در این مقاله به بررسی کامل **محاسبه طول تیر نعل درگاه** در سه حالت مختلف می پردازیم. با مثال های عملی و فرمول های کاربردی، به راحتی می توانید محاسبات لازم را انجام دهید.

⚠️

توجه مهم

این محاسبات بر اساس استانداردهای معمول ساختمانی ارائه شده و برای پروژه های خاص ممکن است نیاز به محاسبات دقیق تر داشته باشد. همیشه با مهندس سازه مشورت کنید:

📋 فهرست مطالب

اهمیت محاسبه صحیح تیر نعل درگاه
محاسبه صحیح طول تیر نعل درگاه از اهمیت بالایی در صنعت ساختمان سازی برخوردار است. این محاسبات استحکام و پایداری سازه را به دنبال دارد. در این مقاله به بررسی سه حالت مختلف برای محاسبه طول تیر نعل درگاه می پردازیم.

1

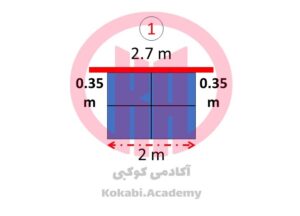

حالت اول: محاسبه طول تیر نعل درگاه برای یک بازشو

در حالتی که تنها یک بازشو (پنجره یا در) وجود دارد، محاسبه طول تیر نعل درگاه به این صورت انجام می شود:

📏 فرمول محاسبه

طول نشیمن تیر نعل درگاه از هر طرف = بیشترین مقدار بین (یک دهم دهانه بازشو) یا (35 سانتی متر)

طول کل تیر نعل درگاه = طول دهانه بازشو + (2 × طول نشیمن)

🔢 مثال عملی:

برای بازشوی 2 متری:

یک دهم دهانه: 20 سانتی متر
مقدار استاندارد: 35 سانتی متر
نشیمن از هر طرف: 35 سانتی متر (بیشترین مقدار)
طول تیر نعل درگاه: 200 + (2 × 35) = 270 سانتی متر

2

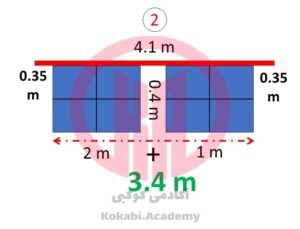

حالت دوم: دو پنجره با فاصله 40 سانتی متری

در این حالت، دو پنجره با فاصله مشخص از هم قرار گرفته اند. برای محاسبه باید دهانه کل را در نظر بگیریم.

🔢 مثال عملی:

دو پنجره با عرض های 1 متر و 2 متر با فاصله 40 سانتی متری:

عرض پنجره اول: 1 متر (100 سانتی متر)
عرض پنجره دوم: 2 متر (200 سانتی متر)
فاصله بین پنجره ها: 40 سانتی متر
طول دهانه کل: 100 + 40 + 200 = 340 سانتی متر
نشیمن از هر طرف: 35 سانتی متر (بیشتر از یک دهم دهانه که 34 سانتی متر می شد)
طول تیر نعل درگاه: 340 + (2 × 35) = 410 سانتی متر

3

حالت سوم: ترکیب پنجره و درب با فواصل مشخص

در این حالت پیچیده تر، با چند بازشو و فاصله بین آنها روبرو هستیم.

🔢 مثال عملی:

دو پنجره 1 متری با فاصله 0.5 متری و یک درب 1 متری با فاصله 0.5 متری از پنجره:

عرض پنجره ها: 2 × 1 متر = 2 متر (200 سانتی متر)
عرض درب: 1 متر (100 سانتی متر)
فاصله بین پنجره ها: 0.5 متر (50 سانتی متر)
فاصله بین پنجره و درب: 0.5 متر (50 سانتی متر)
طول دهانه کل: 100 + 50 + 100 + 50 + 100 = 400 سانتی متر
یک دهم دهانه: 40 سانتی متر
نشیمن از هر طرف: 40 سانتی متر (بیشتر از 35 سانتی متر)
طول تیر نعل درگاه: 400 + (2 × 40) = 480 سانتی متر

💡 نکات مهم در نصب تیر نعل درگاه

🏗️

مصالح باکیفیت

همیشه از مصالح با کیفیت و استاندارد استفاده کنید تا از ایمنی سازه اطمینان حاصل کنید.

📏

نشیمن گاه صاف

نشیمن گاه تیر باید کاملاً صاف و تراز باشد تا وزن به طور یکنواخت توزیع شود.

🔒

مهار کردن صحیح

از مهار کردن صحیح تیر اطمینان حاصل کنید تا از جابجایی آن جلوگیری شود.

👨‍💼

مشورت با مهندس

در موارد خاص حتماً با مهندس سازه مشورت نمایید تا محاسبات دقیق انجام شود.

🎥 ویدیوی آموزشی

برای مشاهده آموزش تصویری این محاسبات، می توانید به ویدیوی آموزشی ما مراجعه کنید:

مشاهده ویدیوی آموزشی محاسبه طول تیر نعل درگاه
